Миниатюрен GSM модул BGS2

03.02.2012

Многофункционален GSM модул за SMD монтаж BGS2


Новият модул на CINTERION, BGS2 е най-малкият LGA модул базиран на последните технологични разработки на фирмата в областта на 2G технологиите. BGS2 e четирибандов модул с GPRS, гласова връзка и SMS, с вграден TCP/IP стек. Модулът разполага с два серийни интерфейса, 10 GPIO пина и I²C интерфейс.



Основни характеристики

  • Четирибандов: GSM 850 / 900 / 1800 / 1900 MHz (BGS2-W)
  • Двубандов: GSM 900 / 1800 MHz (BGS2-E)
  • 3GPP release 99
  • GPRS multi-slot Class 10/8
  • Съвместим с GSM phase 2/2+
  • Изходна мощност:
                 Class 4 (2W) for GSM850
                 Class 4 (2W) for GSM900
                 Class 1 (1W) for GSM1800
                 Class 1 (1W) for GSM1900
  • SIM Application Toolkit release 99
  • Контрол през AT команди (Hayes, 3GPP TS 27.007 and 27.005)
  • TCP/IP стек, достъпен през AT командите
  • Интернет протоколи FTP, ICMP, DNS, TCP server & client, UDP client HTTP, SMTP, POP3, Transparent Mode
  • Захранващо напрежение: 3.3 V – 4.5 V
  • Работен температурен обхват: -40°C до +85°C

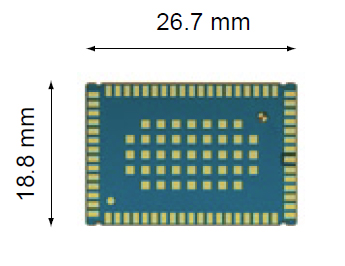

  • Размери: 18.8 x 26.7 x 2.7 mm (монтиран)
  • Тегло: 2.7 g
  • RoHS и EuP съвместим



Интерфейси (на LGA пиновете)

  • Антена 50 Ω
  • 2 Серийни интерфейса с автоматично разпознаване на скоростта
  • Аналогов аудио интерфейс (за микрофон и говорител)
  • Интерфейс UICC/SIM карта 1.8 V и 3.0 V
  • 8 GPIO пина 1.8 V (специална опция за ШИМ или Зумер и индикация на статуса)
  • 2 GPIO пина 2.8 V (С опция за използване като  I2C интерфейс)
  • АЦП/ЦАП (ШИМ) интерфейс





Спецификация



  • Мобилен GPRS Class 10/8
  • DL: max. 85.6 kbps,
  • UL: max. 42.8 kbps (BGS2-W)
  • UL: max. 21.4 kbps (BGS2-E)
  • Mobile Station Class B
  • CSD връзка до 14.4 kbps
  • Поддръжка на USSD
  • SMS текстов и PDU режим, cell broadcast
  • Поддръжка на Fax Group 3, Class 1 & 2
  • Висококачествена гласова връзка
  • FR, HR, EFR и AMR гласово кодиране
  • Вграден TTY модем



Сертификати



  • CE, R&TTE, GCF, FCC, PTCRB, IC сертификати
  • Сертификати от локалните мобилни оператори (включително AT&T)



Специални функции

  • Драйвер за модем за  Microsoft® Windows XP™,Windows Vista™ и Windows 7™
  • Обновяване на фърмуера през серийния порт
  • Вграден часовник за реално време с аларми
  • Мултиплексорен драйвер за  Microsoft® Windows XP™, Windows Vista™ и Windows 7™
  • RIL драйвер за Microsoft® Windows Mobile базирани устройства
  • Прозрачен режим
  • Клиентски IMEI при поискване





LGA технология- Land grid array, или LGA, е технология за повърхностен монтаж за автоматизирано производство с висока скорост и ефективност. Уникалната технология на CINTERION е разработена с фокус върху максимална надежност и гъвкавост и покриване на изискванията за производство на M2M устройства.

GPIO– Гъвкав интерфейс за клиентски приложения и техните входно-изходни линии, с лесно използване и настройка през АТ команди.

Минитюаризация-  Модул с малки размери и уникално съотношение размер-функционалност, перфектно подхождащ за дизайни с минитюаризация и висока гъстота на елементите.
